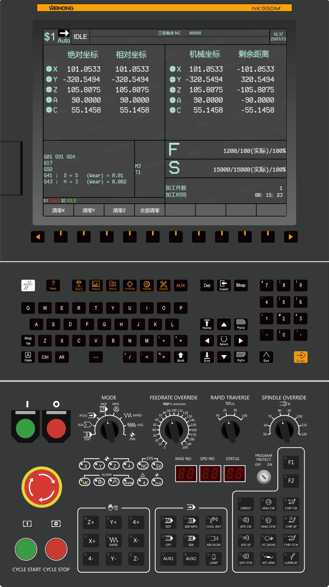

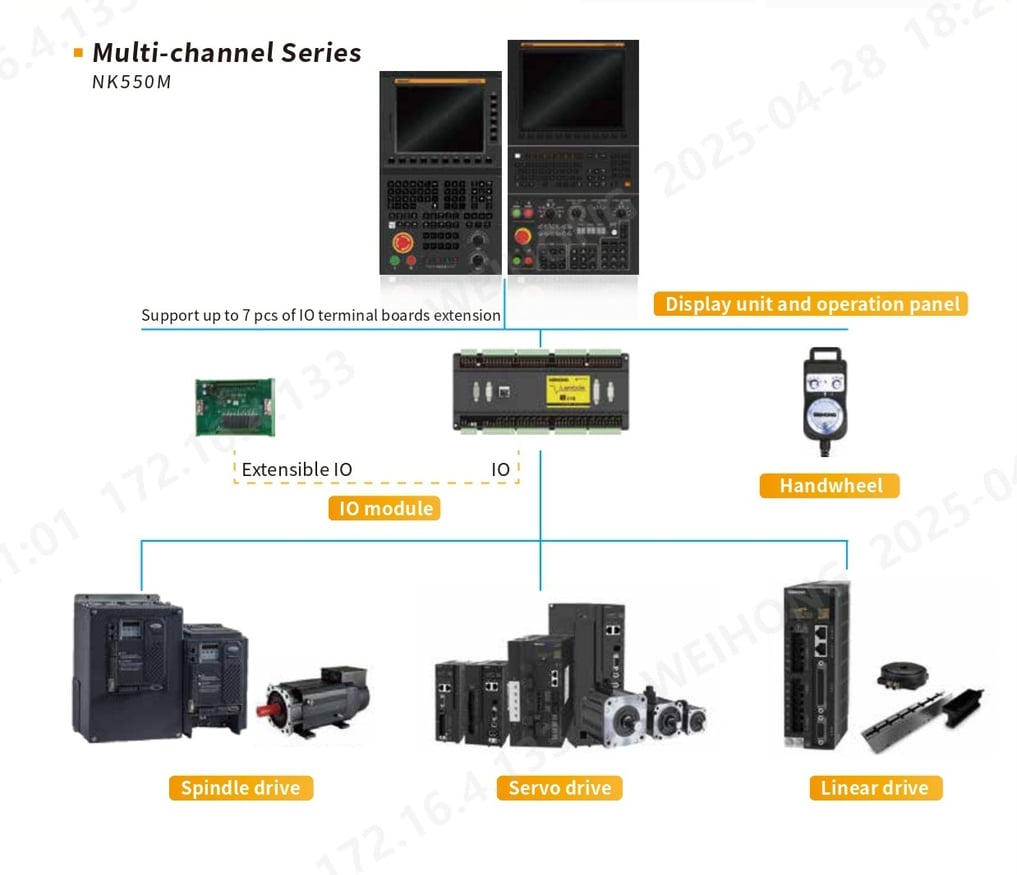

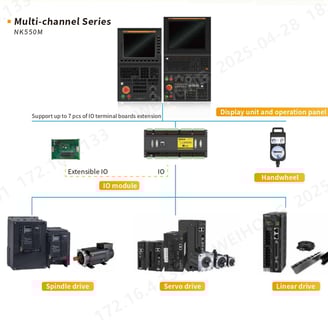

NK550M

Çok Eksenli ve Çok Kanallı
• Çok eksenli ve çok kanallı: En fazla 4 işleme kanalını destekler.
• Kısıtlı alan denetimi, hariç bölge ayarı ve bağımsız olarak geliştirilmiş çok kanallı çarpışma önleme fonksiyonu.
• Birden fazla beş eksenli modeli destekler, çift beş eksenli RTCP.
• Sürtünme kompanzasyonu, düzlük kompanzasyonu ve diklik kompanzasyonu dahil olmak üzere çoklu kompanzasyon türlerini destekler.
• Yüksek hızlı mil konumlandırma, yüksek hassasiyetli ve yüksek hızlı sert diş açma.
• Yüksek torklu mil motoru, güçlü aşırı yük kapasitesi, yüksek hızlı çalışmada düşük titreşim ve düşük gürültü.
• Otomatik kazanç ayarı, titreşim bastırma, atalet tahmini ve uyarlanabilir filtre.

Sistem Özellikleri

Kontrol Fonksiyonunun Geliştirilmesi

Kontrol Eksenlerinin Sayısını Artırma

• Tek bir kabloya bağlanabilen kontrol eksenlerinin sayısı artırılmıştır. Her kanal için iş mili sayısının bağımsız olarak ayarlanmasına da olanak tanınarak yeni yapılandırma seçenekleri sunulmuştur.

• Farklı uygulama ihtiyaçlarını karşılamak üzere çoklu iş mili tiplerinin esnek kombinasyonlarını destekler.

Serbest Eksen Geçişi

• Herhangi bir yol (path) arasında çeşitli kontrol eksenlerinin serbestçe birleştirilmesi sağlanmıştır.

• Çoklu takım yollarını senkron şekilde kontrol ederek birden fazla iş parçasının aynı anda işlenmesine olanak tanır. Bu özellik, çok kanallı kompozit takım tezgahları için uygundur.

Çok Eksenli ve Çok Kanallı Kompozit Takım Tezgahı

Çok Eksenli ve Çok Yollu Kontrol Fonksiyonu

• Sistem, 20 adede kadar fiziksel işleme eksenini destekler.

• Her kanal için M kodu bekletme fonksiyonu ile M kodları belirtilerek senkronize işleme yapılabilir, bu sayede iş birliğine dayalı işlem gerçekleştirilir.

• Aynı anda bir iş parçası üzerinde çalışan çok kanallı sistemlerde, işlem, programlama ve koordinasyon kaynaklı parazitleri önlemek amacıyla sınırlı bölge ve hariç tutma fonksiyonları etkinleştirilir.

Kompozit İşleme Fonksiyonu

• Sistem, çoklu takım yollarını tam olarak destekleyen zengin fonksiyonlara sahiptir.

• Karmaşık işleme görevlerinde, verimli ve hassas takım yolu yönetimini sağlar.

5-Eksen Bağlantılı İşleme Fonksiyonu (Yalnızca Model B ve Model C için geçerlidir)

• Weihong 5-eksen sistemi, iş mili ve yardımcı döner eksenlerin konum ve yönünü problar aracılığıyla otomatik olarak ölçerek manuel ölçüm sapmalarını ortadan kaldırır.

• Konum ve yön ölçümünden sonra sistem, sapmaları otomatik olarak hesaplayarak içsel telafi uygular.

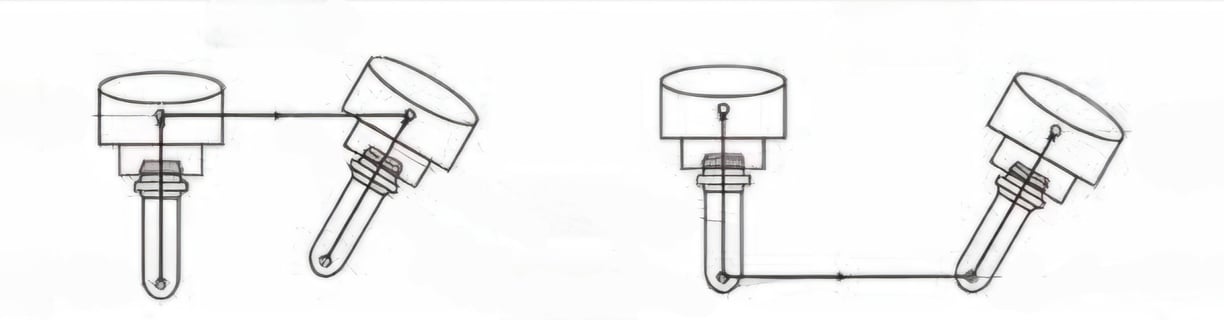

RTCP (Rotating Tool Center Point) Performansı

• Takımın iş parçasına göre yönü değişse bile, takım merkezi belirlenen yolda hareket etmeye devam eder.

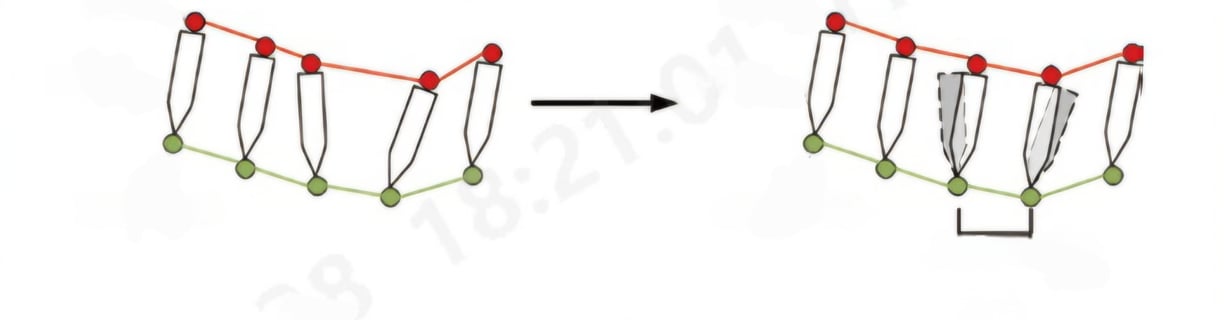

• Takım Pozisyon Düzgünleştirme Performansı: Takım merkezi yolu değiştirilmeden, yalnızca takımın duruşu yumuşatılır. Böylece takımın dönme eksenindeki sapmalar azalır, takım vektöründeki düzensizlik giderilir ve kesici takımın pozisyonu düzgün hale getirilir.

Sistem Özellikleri

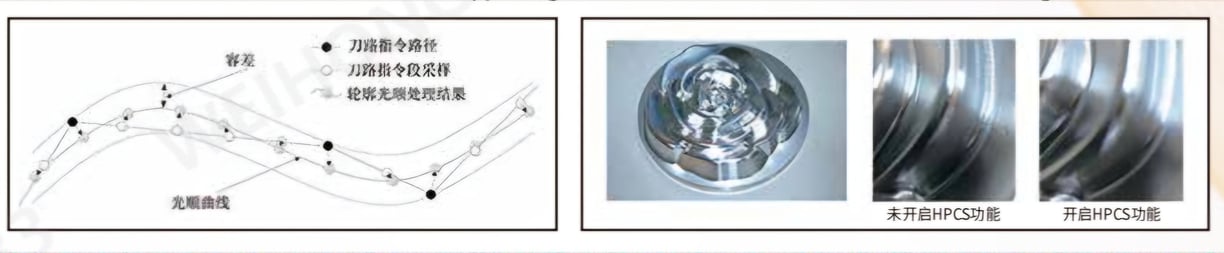

Yüksek Hassasiyetli Kontur Yumuşatma (HPCS)

• Doğrusal-ark geçişlerinde çevrimiçi optimizasyon sağlayarak iş parçası yüzeyinde daha düzgün bir işleme kalitesi sunar.

• Takım yolu üzerindeki çizgi segmentlerini yeniden yapılandırarak CAM yazılımı, düşük kaliteli takım yolu sorunlarını uyarlamalı olarak düzeltir.

• Fonksiyon çağrısı esnektir; G05P10xx komutlarıyla ve takım numarasıyla entegrasyon desteklenir.

Yüksek Hızlı Trapezoidal Çekirdek Algoritması

HST interpolasyon algoritmasına dayalıdır ve şu işlevleri bütünleştirir:

• Hızlı konumlandırma işlevi

• Takım yolu kontur yumuşatma (HPCS)

• Adaptif hız yumuşatma fonksiyonu

• Konum hızına göre ileri besleme telafisi

Sürtünme Telafisi (Dairesel 4.0)

• Güçlü adaptasyon kabiliyeti sayesinde çoğu işlemde yalnızca bir parametre seti ile tüm üretim süreci uyarlanabilir.

• Z ekseni ve dairesel eksenler için farklı hata düzeltme yöntemlerini ve çeyrek daire noktaları üzerinden hata analizini destekler.

• Sadece üç parametre ayarlanarak yüksek düzeyde telafi etkisi elde edilebilir.

• R1-R4 arasındaki küçük dairesel şekillerde de etkin telafi sağlar.

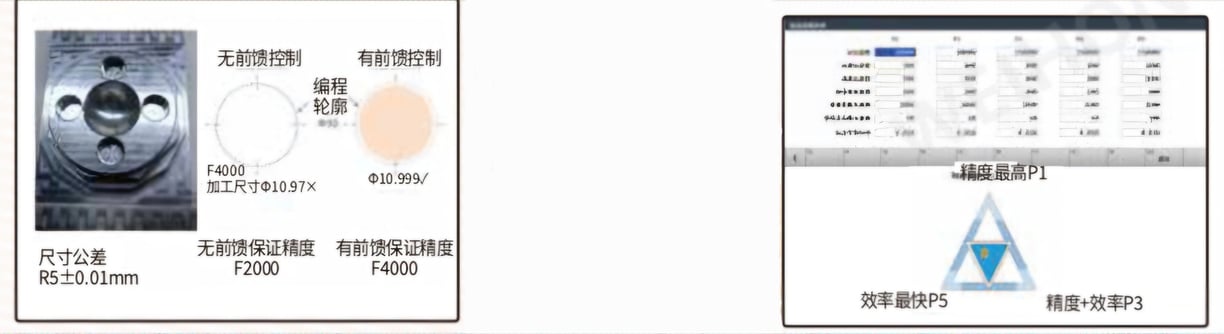

Yüksek Hassasiyetli İleri Besleme İşleme

• Servo gecikmesi nedeniyle bazı işleme senaryolarında oluşan iş parçası boyut küçülmesini önler.

• Gerçek zamanlı ileri besleme telafisi, nanometre kontrol teknolojisiyle birleşerek kolon boşluğu hassasiyetini garanti altına alır.

Yüksek Hız ve Yüksek Hassasiyet

• Weihong sistemi, 4 mikron ve üzerindeki küçük hat parçalarının işlenmesini kontrol edebilir.

• Otomatik ark hızı sınırı ve köşe yavaşlatma fonksiyonları sayesinde yüksek hızda ve kaliteli işlemeye olanak tanır.

• Uygulama tekniğine göre farklı parametreler seçilerek hem verimlilik hem de kalite hedeflerine aynı anda ulaşmak mümkündür.
